3.4.2. 任务依赖建模

3.4.2. 任务依赖建模¶

前面介绍的多目标方法主要解决任务间的相关性冲突，但现实场景中任务间往往存在明确的依赖关系。用户行为具有天然的时序性：曝光→点击→转化，这种严格的依赖关系带来了新的挑战。

传统方法在处理这种依赖时面临两个核心问题：样本选择偏差（CVR模型在点击样本上训练，却要在全量样本上预测）和数据稀疏性（转化事件极其稀少）。

本节介绍两个全空间建模方法：ESMM解决经典的CTR-CVR联合建模问题，ESM2将思想扩展到更复杂的多阶段行为链路。

3.4.2.1. ESMM¶

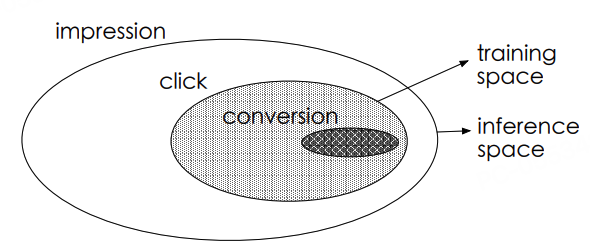

图3.4.5 点击率和转化率预估的样本空间¶

在推荐系统的用户行为链中，存在严格的时序依赖关系。以电商场景为例：

(3.4.6)¶[\text{曝光(Impression)} \rightarrow \text{点击(Click)} \rightarrow \text{转化(Conversion)}] 这种链式结构导致以下两个关键问题。

样本选择偏差(Sample Selection Bias)：传统CVR模型仅在点击样本（CTR正样本）上训练，但线上预估需覆盖全量曝光样本，训练/预估样本分布差异导致泛化能力下降
数据稀疏性(Data Sparsity)：转化样本量 = 曝光量 × CTR × CVR，典型场景：CTR≈2%, CVR≈0.5% → 转化样本仅为曝光的万分之一，稀疏样本难以支撑复杂模型学习

ESMM (Entire Space Multi-task Model) (Ma et al., 2018) 通过概率图约束重建任务关系：

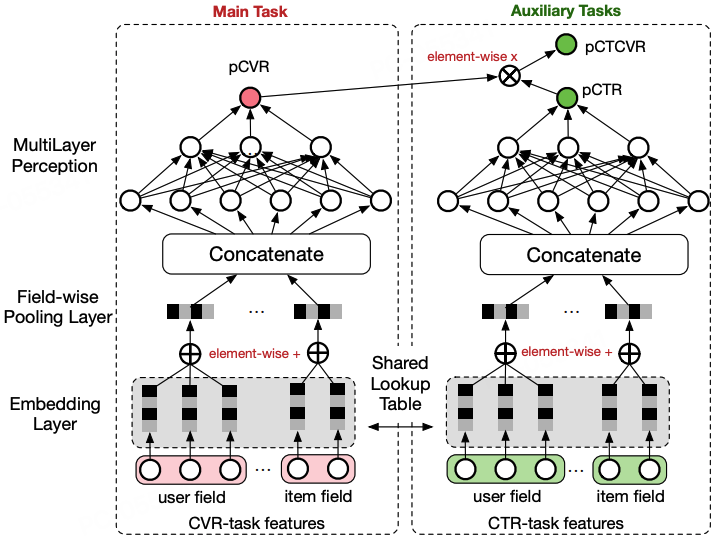

图3.4.6 ESMM模型结构¶

输入层：全量曝光样本特征 (\boldsymbol{x})
共享表征层：基础特征提取模块（原论文中采用的是Shared-Bottom的简单共享结构，也可将其直接替换成MMoE、PLE等复杂的底层共享模型）
任务塔层

CTR Tower：预测点击概率 (pCTR = f_{ctr}(\boldsymbol{h}))

CVR Tower：预测转化概率 (pCVR = f_{cvr}(\boldsymbol{h}))
输出层：

(pCTR = f_{ctr}(\boldsymbol{h}))，(pCVR = f_{cvr}(\boldsymbol{h}))，其中(pCVR)不用用来计算Loss

(pCTCVR = pCTR \times pCVR)，该值用来计算从曝光空间到转化的Loss

损失函数的设计：

(3.4.7)¶[\mathcal{L} = \mathcal{L}{CTR} + \mathcal{L}{CTCVR}] 其中各项含义如下。

(\mathcal{L}_{CTR}) 是标准的二分类交叉熵损失，使用全量曝光样本：

(3.4.8)¶[\mathcal{L}{CTR} = - \frac{1}{N} \sum{i=1}^N \left[ y_i^{click} \log(pCTR_i) + (1 - y_i^{click}) \log(1 - pCTR_i) \right]] (\mathcal{L}_{CTCVR}) 是CTCVR任务的交叉熵损失，通过概率转化公式(pCTCVR = pCTR \times pCVR)，使得CVR Tower的参数更新是在曝光空间下进行的：

(3.4.9)¶[\mathcal{L}{CTCVR} = - \frac{1}{N} \sum{i=1}^N \left[ y_i^{click} \cdot y_i^{conv} \log(pCTCVR_i) + (1 - y_i^{click} \cdot y_i^{conv}) \log(1 - pCTCVR_i) \right]] ESMM的核心创新在于CVR塔的梯度来源,CVR塔同时接收两种梯度：

(3.4.10)¶[\nabla_{CVR} = \underbrace{\frac{\partial \mathcal{L}{CTCVR}}{\partial pCTCVR} \cdot pCTR}{\text{全空间梯度}} + \underbrace{\frac{\partial \mathcal{L}{shared}}{\partial \boldsymbol{h}}}{\text{共享层梯度}}] MMOE代码实践

def build_esmm_model( feature_columns, task_tower_dnn_units=[128, 64], ): # 1) 输入与嵌入：构建输入层和分组嵌入，拼接为共享 DNN 输入 input_layer_dict = build_input_layer(feature_columns) group_embedding_feature_dict = build_group_feature_embedding_table_dict( feature_columns, input_layer_dict, prefix="embedding/" ) dnn_inputs = concat_group_embedding(group_embedding_feature_dict, 'dnn')

code

# 2) 双塔共享底座：同一输入分别走 CTR/CVR 塔，输出各自的 logit
ctr_logit = DNNs(task_tower_dnn_units + [1], name="ctr_dnn")(dnn_inputs)
cvr_logit = DNNs(task_tower_dnn_units + [1], name="cvr_dnn")(dnn_inputs)

# 3) 概率与联乘：CTR 概率，CVR 概率；CTCVR = CTR × CVR
ctr_prob = PredictLayer(name="ctr_output")(ctr_logit)
cvr_prob = PredictLayer(name="cvr_output")(cvr_logit)
ctcvr_prob = tf.keras.layers.Multiply()([ctr_prob, cvr_prob])

# 4) 构建模型：输入为所有原始输入层，输出为 [CTR, CTCVR]
model = tf.keras.Model(inputs=list(input_layer_dict.values()), outputs=[ctr_prob, ctcvr_prob])
return model

训练和评估

from funrec import run_experiment

run_experiment('esmm')

+----------------+-------------+-----------------+--------------+---------------------+ | auc_is_click | auc_macro | gauc_is_click | gauc_macro | val_user_is_click | +================+=============+=================+==============+=====================+ | 0.5936 | 0.5936 | 0.5744 | 0.5744 | 928 | +----------------+-------------+-----------------+--------------+---------------------+

3.4.2.2. ESM2¶

ESMM成功解决了曝光→点击→转化这一两阶段行为链路的样本偏差问题，但在真实工业场景中，用户行为链路往往更长更复杂。

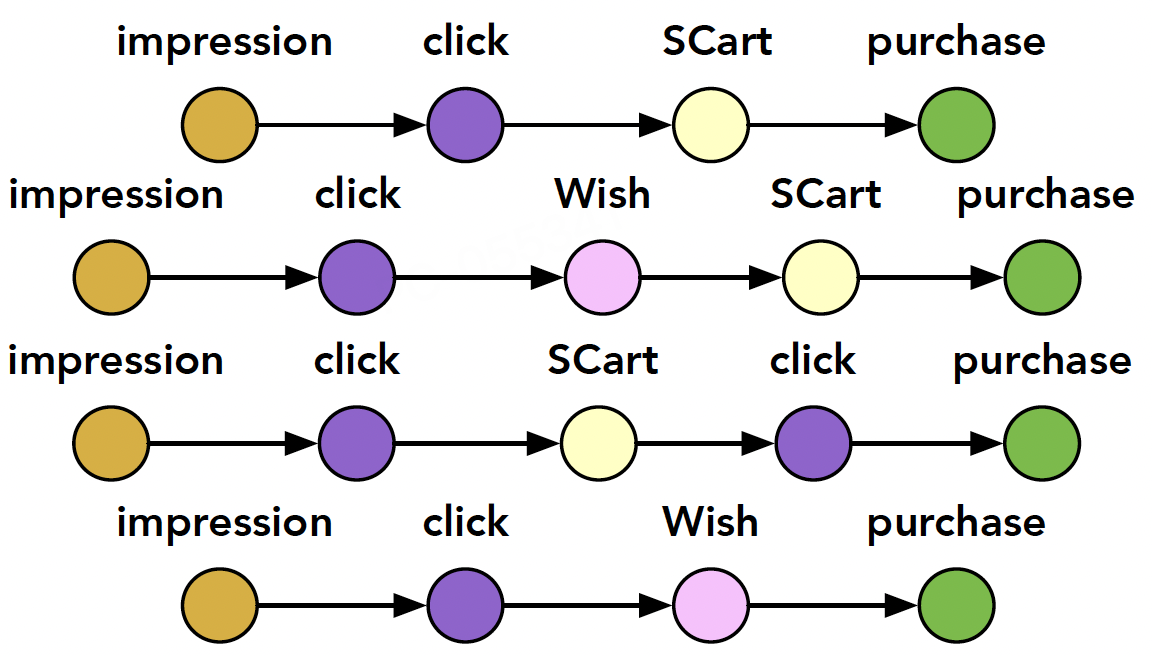

图3.4.7 用户下单链路图¶

如图所示，用户从曝光到转化可能会有非常多条的路径，例如 曝光->点击->加入购物车->购买、曝光->点击->加入许愿池->加入购物车->购买等。为了方便后续建模，对点击后的行为分解做了进一步的简化，将加入购物车、加入心愿单归并为决定行为（Deterministic Action，DAction），将其余行为归并为其他行为（Other Action，OAction）

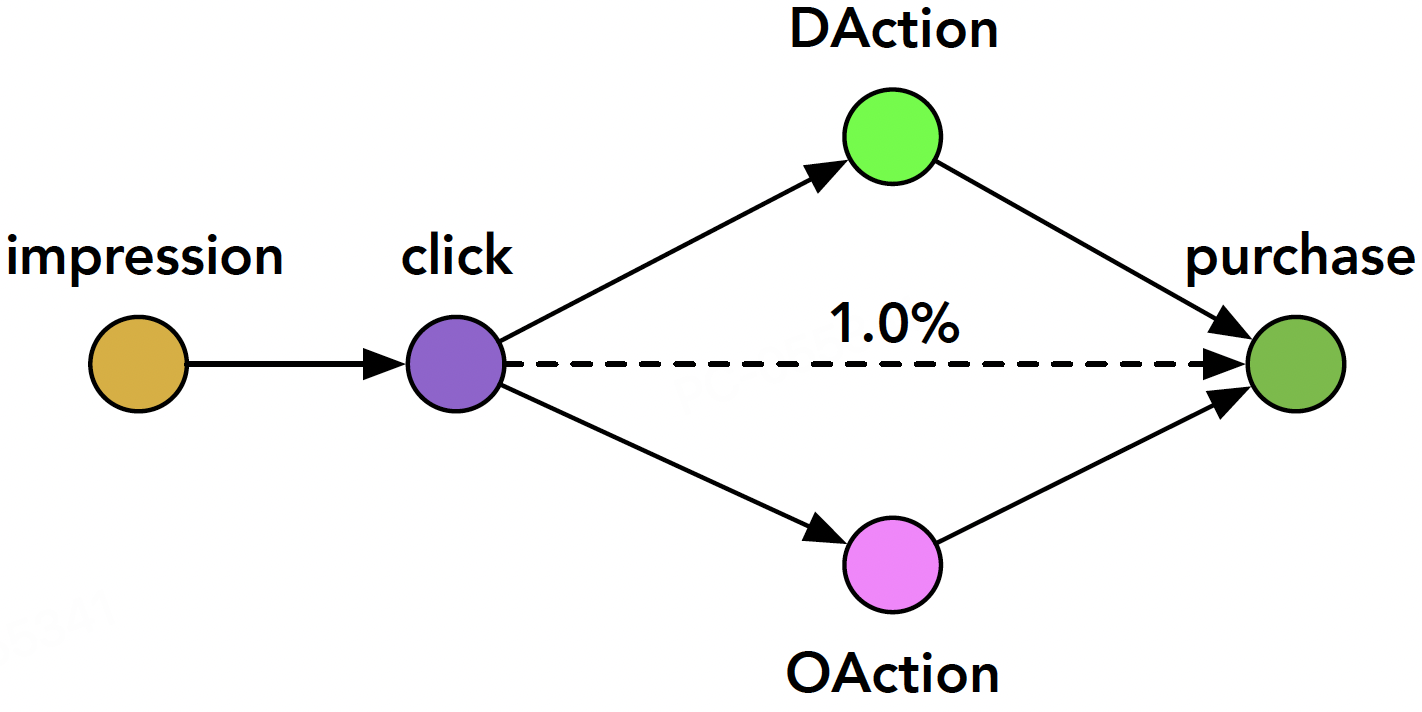

图3.4.8 简化后的用户下单链路图¶

为了更好理解后续建模时的数学表达，先对简化后图中的过程，做进一步的数学表示。

(y_1=p(\text{点击}|\text{曝光}))
(y_2=p(\text{决定行为}|\text{点击}))
(y_3=p(\text{购买}|\text{决定行为}))
(y_4=p(\text{购买}|\text{其他行为}))

根据上述定义，更便于理解ESM2模型的结构图：

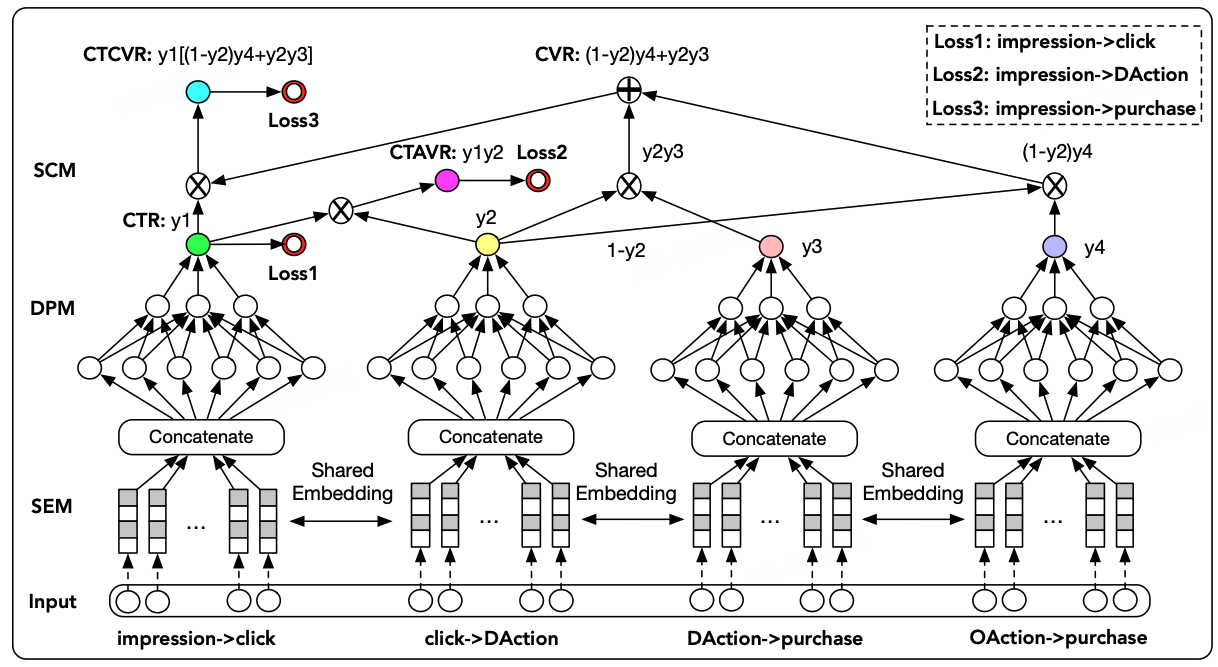

图3.4.9 ESM2模型结构图¶

ESM2模型 (Wen et al., 2020) 有四个塔，分别用来预测上述的(y_1,y_2,y_3)和(y_4)，对于这四个塔的输出并不是算4个Loss，而是分别计算曝光->点击、曝光->决定行为和曝光->购买这三个Loss。可以很明显的看出，这三个Loss都是在曝光空间上计算的，和ESMM在曝光空间优化CVR有着异曲同工之处。下面对于上述的三个Loss做简单的介绍，下面的(BCE_{Loss})表示的是二元交叉熵损失。

(\mathcal{L}_{ctr})点击率预估损失：

(3.4.11)¶[\begin{split}\begin{aligned} \mathcal{L}{ctr} &= \frac{1}{N} \text{BCE}{\text{Loss}}(y_{\text{isClick}}^i, \text{pCTR}i) \ & = \frac{1}{N} \text{BCE}{\text{Loss}}(y_{\text{isClick}}^i, \text{y}1^i) \end{aligned}\end{split}] (\mathcal{L}{ctavr})点击且决定行为概率预估损失：

(3.4.12)¶[\begin{split}\begin{aligned} \mathcal{L}{ctavr} &= \frac{1}{N} \text{BCE}{\text{Loss}}(y_{\text{isDAction}}^i, \text{pCTAVR}i) \ & = \frac{1}{N} \text{BCE}{\text{Loss}}(y_{\text{isDAction}}^i, \text{y}_1^i \cdot \text{y}2^i) \end{aligned}\end{split}] (\mathcal{L}{ctcvr})转化率预估损失：

(3.4.13)¶[\begin{split}\begin{aligned} \mathcal{L}{ctcvr} &= \frac{1}{N} \text{BCE}{\text{Loss}}(y_{\text{isPurchuse}}^i, \text{pCTCVR}i) \ & = \frac{1}{N} \text{BCE}{\text{Loss}}(y_{\text{isPurchuse}}^i, \text{y}_1^i (\text{y}_2^i \cdot \text{y}_3^i + (1 - \text{y}_2^i) \cdot \text{y}_4^i)) \end{aligned}\end{split}] 从简化后的用户下单链路图中可以看出，用户最终转化是有两条链路的，分别为：

曝光->点击->决定行为->购买=>(y_1 \cdot y_2 \cdot y_3)
曝光->点击->其他行为->购买=>(y_1 \cdot (1-y_2) \cdot y_4)

合并上述两条链路的结果就可以得到(pCTCVR=y_1(y_2 \cdot y_3 + (1-y_2) \cdot y_4))

最终上述三个损失通过加权融合的方式进行联合优化，

(3.4.14)¶[L_{final} = w_{ctr} \cdot L_{ctr} + w_{ctavr} \cdot L_{ctavr} + w_{ctcvr} \cdot L_{ctcvr}] 其中(w_{ctr},w_{ctavr},w_{ctcvr})分别为三个损失的权重。

ESM2通过这种多阶段的概率乘积方式，将复杂的用户行为链路分解为多个可建模的子任务，同时确保每个任务都在曝光空间中进行联合优化。这种设计不仅有效解决了样本选择偏差问题，还通过共享底层特征表征，降低了数据稀疏性对模型性能的影响。更重要的是，ESM2提供了一种通用的建模思路，可以灵活扩展到更长的行为链路和更多样化的用户决策路径中。
